CRET Silent
Trittschall ist eine unerwünschte und spezifische Form der Schallübertragung. In Treppenbereichen von Wohngebäuden kann ein unzureichender Trittschallschutz zu erheblichen Störungen und einem verminderten Komfort für die Nutzer führen.Um dieser Herausforderung zu begegnen, können massive Treppenelemente wirksam akustisch von angrenzenden Bauteilen entkoppelt werden.
Die Produktreihen Halfen ISI und Cret Silent sind speziell darauf ausgelegt, die Trittschallübertragung in solchen Anwendungen zu reduzieren. Darüber hinaus bieten Isomur Wandlager eine ergänzende Wirkung, indem sie sowohl Luft- als auch Trittschall dämpfen und so den gesamten akustischen Komfort des Gebäudes verbessern. Zusammen ermöglichen diese Lösungen einen umfassenden Ansatz zur Erfüllung anspruchsvoller akustischer Anforderungen.

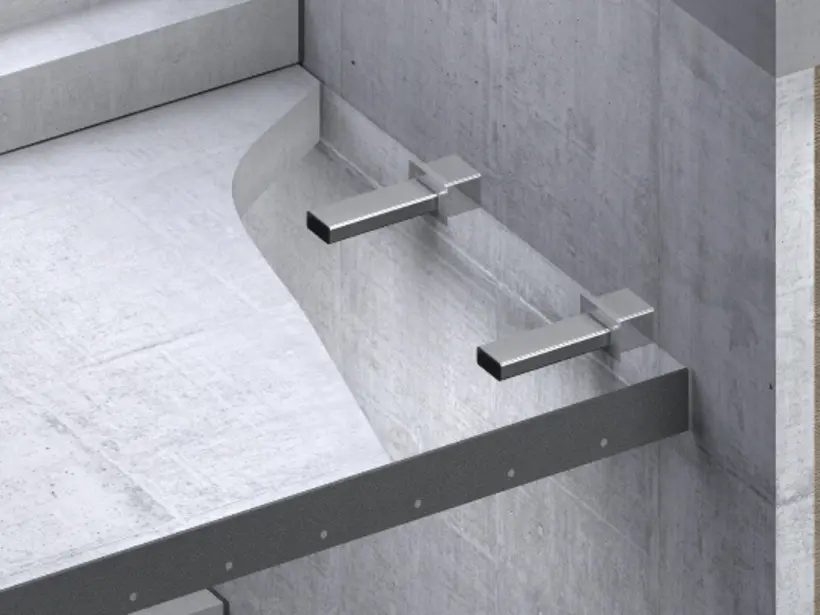

Einsatzbereich
CRET Silent Schubdorne zur Trittschalldämmung: Hervorragende strukturelle Leistung und verbesserte schalldämpfende Eigenschaften für Ortbeton und Fertigteile.

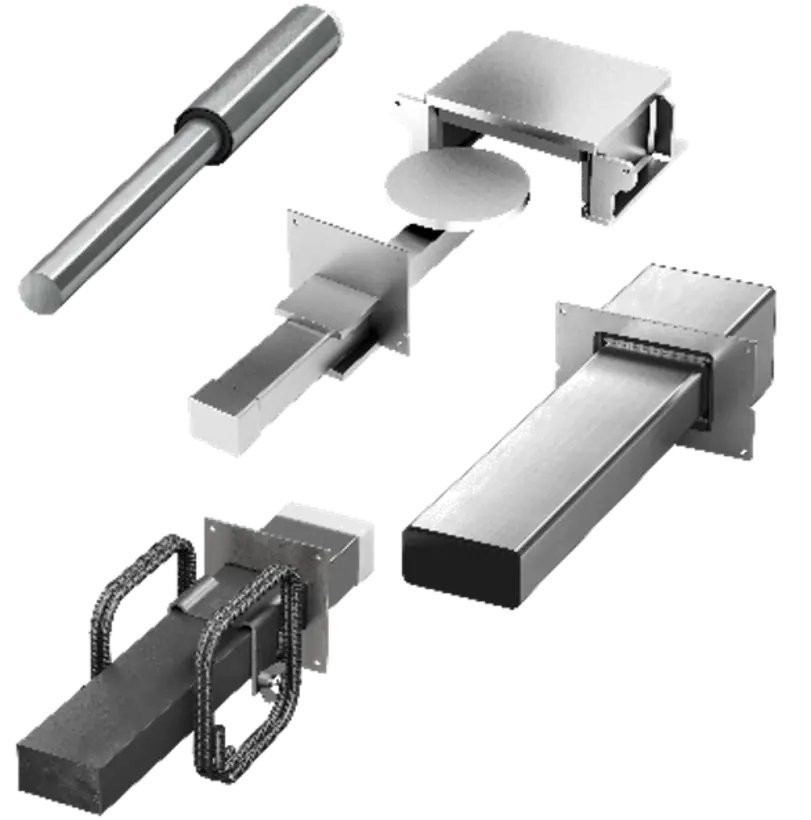

Produktsortiment

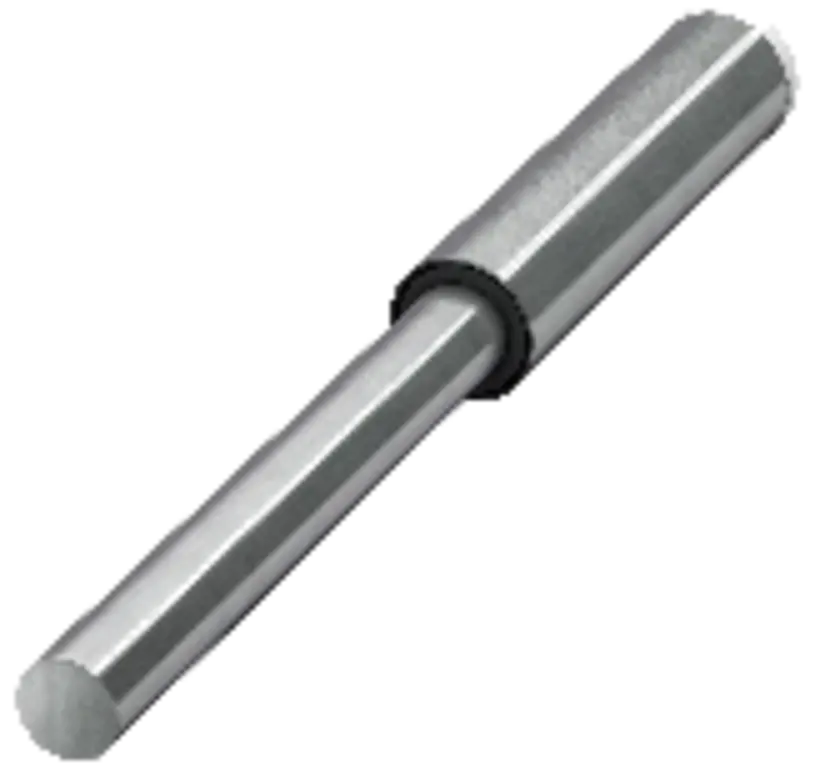

CRET Silent-930 Querkraftdorn mit Schalldämmung für gewundene Treppen
CRET Silent-930 Querkraftdorn mit Schalldämmung für gewundene Treppen
CRET Silent-930 ist ein Querkraftdorn mit Schalldämmung für gewundene Treppen und die einachsige Übertragung von Querkräften. Sein Einsatzgebiet ist die schalldämmende Auflagerung von ortsgegossenen Treppen und in Kombination mit der Hülse "CRET-P" von vorfabrizierten Treppen in Beton. Die Anwendung in Mauerwerkswänden erfolgt in Kombination mit dem Lastverteilkörper MVK.

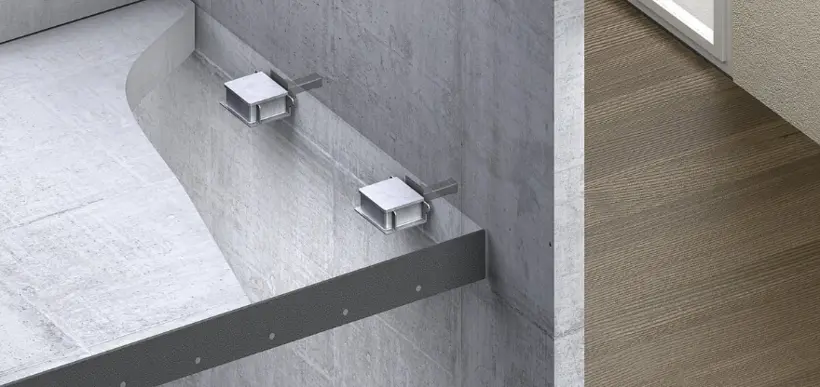

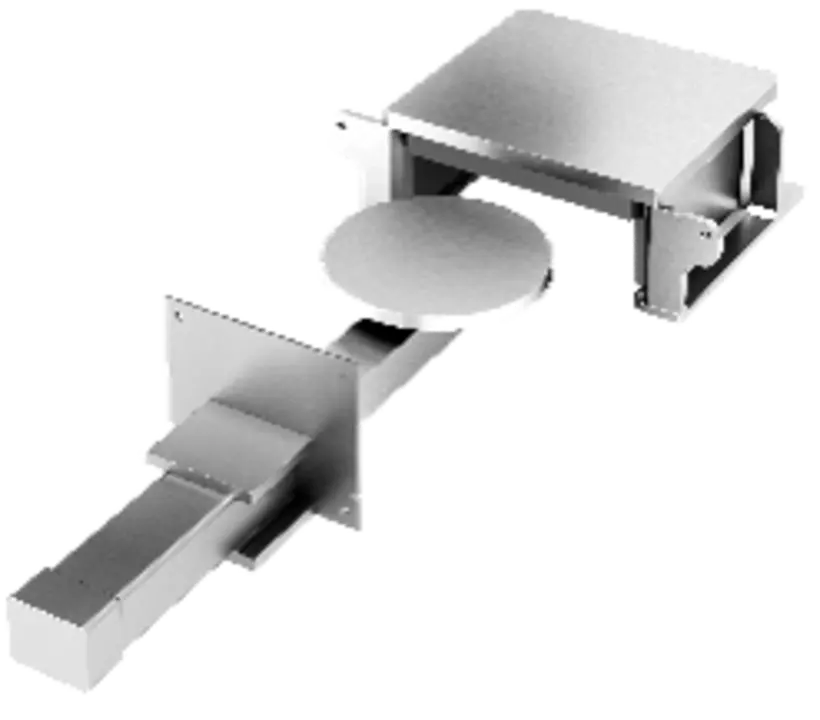

CRET Silent-945 APG, -946 APG, -947 APG
CRET Silent-945 APG, -946 APG, -947 APG
Höhenverstellbarer Querkraftdorn mit geprüfter Schalldämmung.
CRET Silent-945 APG, -946 APG, -947 APG ist ein höhenverstellbarer Querkraftdorn mit Schalldämmung für die einachsige Übertragung von Querkräften. Er wird vor allem für vorfabrizierte Treppenpodeste eingesetzt.

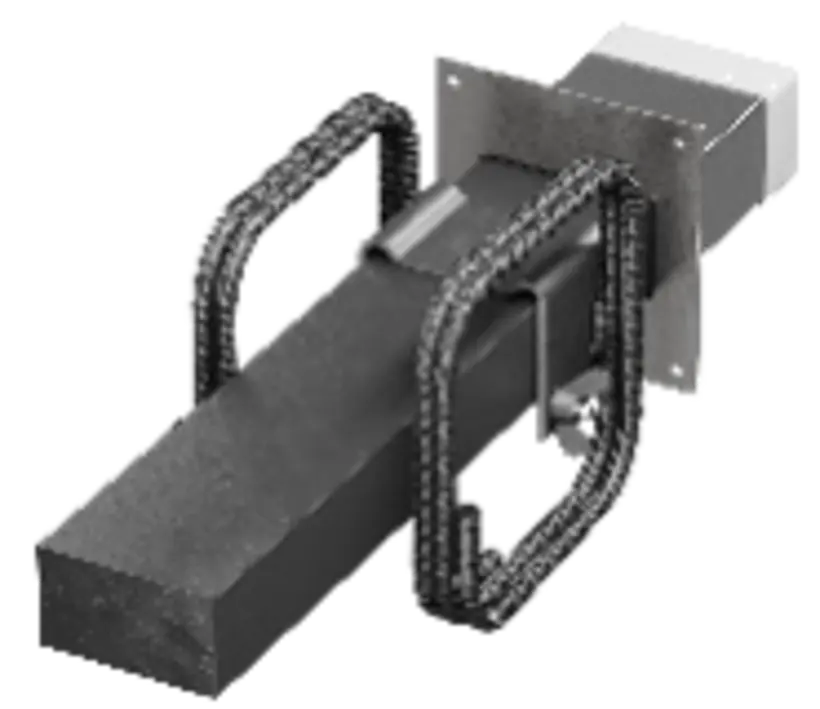

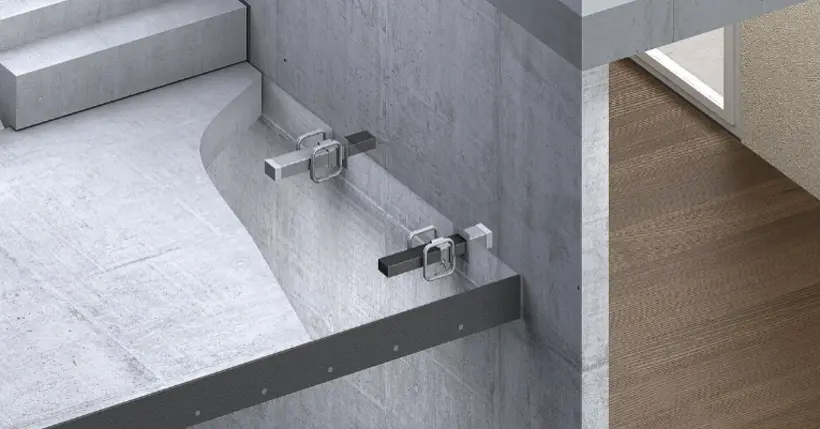

CRET Silent-960, -960P, -970, -970P
CRET Silent-960, -960P, -970, -970P
Hochbelastbare Querkraftdorne mit Schalldämmung
Der CRET Silent-960, -960P, -970, -970P bietet eine einfache und akustisch effiziente Trennung von Bauteilen, wenn einachsige Querkräfte übertragen werden sollen.
Er erlaubt konstruktiv einfache Lösungen, was auf der Baustelle zu einem optimalen Arbeitsablauf führt.
CRET Silent-960, -960P, -970, -970P ist ein hochbelastbarer Dorn zur einachsigen Übertragung von Querkräften und zur Schalldämmung von ortsgegossenen oder vorfabrizierten Gebäudeteilen.

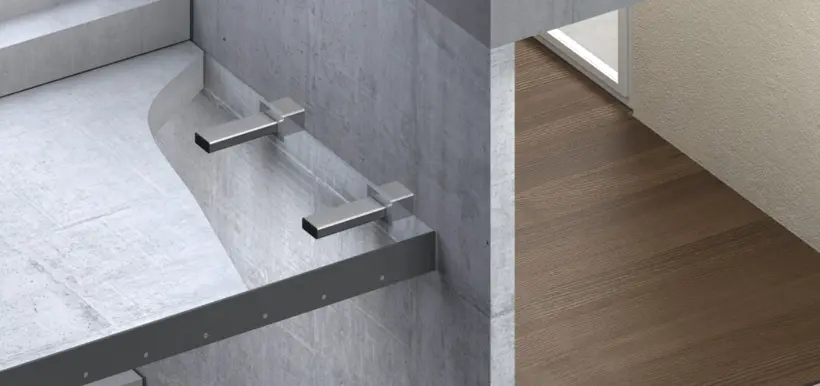

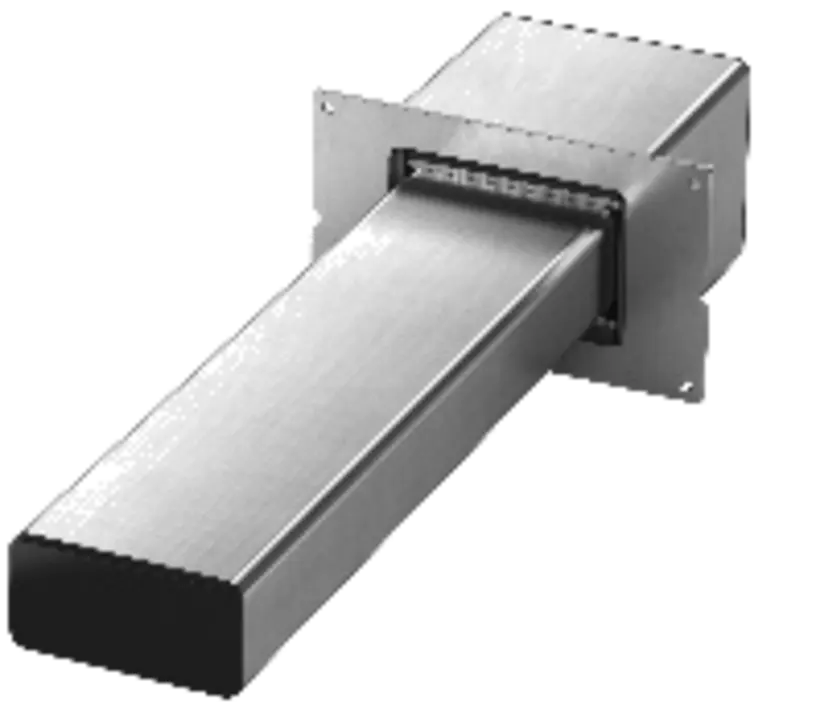

CRET Silent-992, -992P, -993, -993P, -994, -994P
CRET Silent-992, -992P, -993, -993P, -994, -994P
Hochbelastbare Querkraftdorne mit Schalldämmung
Die CRET Silent-992, -992P, -993, -993P, -994, -994P sind hochbelastbarem Dorne zur einachsigen Übertragung von Querkräften und zur Schalldämmung von ortsgegossenen oder vorfabrizierten Gebäudeteilen wie z.B. Treppen, Podesten usw.
Vorteile
CRET- und RIBA Silent-Produktreihe
- Hervorragende tragende Eigenschaften kombiniert mit einer optimierten Schalldämmleistung.
- Breites Produktspektrum für Ortbeton- und Fertigteilkonstruktionen.
- Sehr hohe bewertete Differenz des Norm-Trittschallpegels (ΔL*ₙ,w).
- Experimentell nachgewiesene Tragfähigkeit sowie Verformungseigenschaften der akustischen Elemente.
- Geprüft am Fraunhofer-Institut IBP, bei der EMPA sowie am Schalltechnischen Entwicklungs- und Prüfinstitut (STEP) GmbH.
- Minimaler Planungs- und Montageaufwand.
Sehr breites Sortiment an schalldämmenden Querkraftdornen.
- Ermöglichen die Übertragung von Querkräften sowie die Verformungskompatibilität zwischen angrenzenden Bauelementen.
- Gewährleisten die akustische Entkopplung von Bau- und/oder Tragwerkselementen wie Treppen, Podesten, Balkonen, Laubengängen usw.
- Die CRET Silent Produktreihe eignet sich sowohl für Ortbeton- als auch für Fertigteilkonstruktionen.
Technische Informationen
CRET Silent-930
Verfügbare Größen: Ein einheitlicher Querkraftdorn für alle Treppen und Podestplatten mit einer Mindestdicke von 150 mm, ausgestattet mit einer Schallschutzhülse, geeignet für Fugenbreiten von 10 mm bis maximal 40 mm.
Erhältliche Typen:
- Ein Typ CRET Silent-930 Querkraftdorn mit Trittschalldämmung
- Eine CRET-P Kunststoffhülse für den Einsatz in Fertigteilen
- MVK-Hülse für den Einbau in Mauerwerkswände
Akustische Kennwerte geprüft nach DIN 7396:
- Bewertete Trittschallminderung ∆Lw, Podest ≥ 35 dB
- Bewertete Norm-Trittschallpegeldifferenz ∆L*n,w ≥ 30 dB
Feuerwiderstandsklasse der Bauteile bis R120 in Kombination mit dem Brandschutzkragen CRET-BM
CRET Silent-945, -946, -947
Treppe: Fertigteil aus Stahlbeton
Tragwand: Ortbeton oder Mauerwerkswand
Fugenbreite: 10 bis maximal 50 mm.
Verfügbare Typen: CRET Silent-945, CRET Silent-946, CRET Silent-947
Akustische Kennwerte geprüft nach DIN 7396:
- CRET Silent -945 APG ΔL*n,w = 33 B
- CRET Silent -946 APG ΔL*n,w = 34 B
- CRET Silent -947 APG ΔL*n,w = 30 B
Feuerwiderstand der Bauteile bis R90 in Kombination mit Brandschutzabdeckungen der APG-Komponenten
CRET Silent-960(P), -970(P)
Treppe:
CRET Silent-960, -970: Ortbeton
CRET Silent-960P, -970P: Fertigteilbeton
Tragwand: Ortbeton oder Mauerwerkswand
Fugenbreite: 10 bis maximal 60 mm
Verfügbare Typen: CRET Silent-960 & -960P, CRET Silent-970 & -970P
Akustische Kennwerte (geprüft nach DIN 7396):
CRET Silent-960 & -960P:
- Bewertete Trittschallminderung ΔLw, Podest ≥ 28 dB
- Bewertete Norm-Trittschallpegeldifferenz ΔL*n,w ≥ 23 dB
CRET Silent-970 & 970P:
- Bewertete Trittschallminderung ΔLw, Podest ≥ 33 dB
- Bewertete Norm-Trittschallpegeldifferenz ΔL*n,w ≥ 28 dB
BrandschutzFeuerwiderstand der Bauteile bis R120 in Kombination mit der Brandschutzmanschette CRET-BM.
CRET Silent-992(P), -993(P), -994(P)
Treppe:
CRET Silent-992, -993, -994: Ortbeton
CRET Silent-992P, -993P, -994P: Fertigteilbeton
Tragwand: Ortbeton oder Mauerwerkswand
Fugenbreite: 10 bis maximal 60 mm
Verfügbare Typen: CRET Silent-992 & -992P, CRET Silent-993 & -993P, CRET Silent-994 & -994P
Akustische Kennwerte geprüft gemäß DIN 7396:
CRET Silent -992 & -992P:
- Bewertete Trittschallpegelminderung ∆Lw, Podest ≥ 29 dB
- Bewertete Trittschallpegeldifferenz ∆L*n,w ≥ 24 dB
CRET Silent -993 & -993P:
- Bewertete Trittschallpegelminderung ∆Lw, Podest ≥ 28 dB
- Bewertete Trittschallpegeldifferenz ∆L*n,w ≥ 23 dB
CRET Silent -994 & -994P:
Bewertete Trittschallpegelminderung ∆Lw, Podest ≥ 30 dB
Bewertete Trittschallpegeldifferenz ∆L*n,w ≥ 25 dB
Feuerwiderstand der Bauteile bis zu R120 bei Verwendung in Kombination mit Brandschutzmanschette CRET-BM
