Consola de soporte HK5
Una fachada de ladrillo es una solución duradera sin apenas mantenimiento y muy apreciada por su aspecto estético, tanto para construcciones nuevas como para proyectos de rehabilitación. En Halfen tenemos un amplio portfolio de soluciones para su soporte, armado y retención. Puede ver algunos ejemplos que demuestran nuestra larga trayectoria en el aporte de soluciones para fachadas en el apartado Referencias de esta web.
Las fachadas ventiladas permiten proteger de forma más eficaz contra el ruido, el calor, el frío y las inclemencias del tiempo. Para soportarlas de forma segura y duradera se puede utilizar el sistema de consolas garantizado de Halfen.
Las consolas inoxidables HK5 soportan el peso propio de la fábrica. Combinadas con llaves de retención al vuelco y armadura de tendel constituyen una solución completa y eficiente para edificación.
Áreas de aplicación
Las consolas se pueden utilizar para soporte de fachadas ventiladas de más de dos alturas, logrando independizar los muros en paños más pequeños en los que se reduce la proliferación de patologías. También se pueden utilizar como cargaderos de dinteles de grandes huecos o para resolver necesidades específicas donde hay que soportar carga vertical (laterales de balcones, arranques descolgados con respecto a la estructura, muros curvos...).
Gama de productos
Consolas HK5
La gama de consolas comprende distintos rangos de carga (4, 8 y 12 kN) y medidas de cámara de hasta 350 mm (incluyendo aislante y espacio ventilado). También podemos fabricar diseños especiales. Cuentan con regulación en altura de +/- 20 mm que facilita la instalación. Siempre han de fijarse a una estructura portante de hormigón o metálica mediante tacos o perfiles de fijación.
Encontrará más detalles sobre las especificaciones técnicas, en Documentos técnicos.
Angulares KW y KWL
Los angulares KW y KWL son una alternativa a las consolas en las situaciones en las que no hay cámara o esta es mínima (< 5 cm). Se pueden fijar a la estructura mediante tacos o perfiles.
Angulares biapoyados para dinteles HW
Los dinteles de huecos de vano inferior a 2,8 m se pueden resolver mediante angulares HW biapoyados en sus dos extremos, sin ningún elemento de fijación adicional. Existen alternativas a los ángulos vistos como el dintel prefabricado, la solución con armadura y ganchos o los ganchos de descuelgue desde el propio angular HW.
Llaves de atado
Se utilizan llaves de atado para retener la fachada frente al efecto del viento, sismo y otras cargas exteriores. Hay una gran variedad de ellas dependiendo de: las cargas que necesiten resistir (a tracción, compresión o cortante), las dimensiones de la cámara y las piezas, las propiedades de transmisión térmica que se esperen, el movimiento que se desee permitir... Existe la posibilidad de fijarlas a estructura de hormigón (pilares, forjados, muros), a estructura metálica o a otra hoja interior de mampostería.
Beneficios:
- Peine homologado
- Cuentan con Ensayos de Tipo.
- Marcado CE
- Tres niveles de carga: 4,0 kN, 8,0 kN y 12,0 kN
- ±20 mm ajuste de altura
- Soluciones personalizadas y eficientes para cada situación

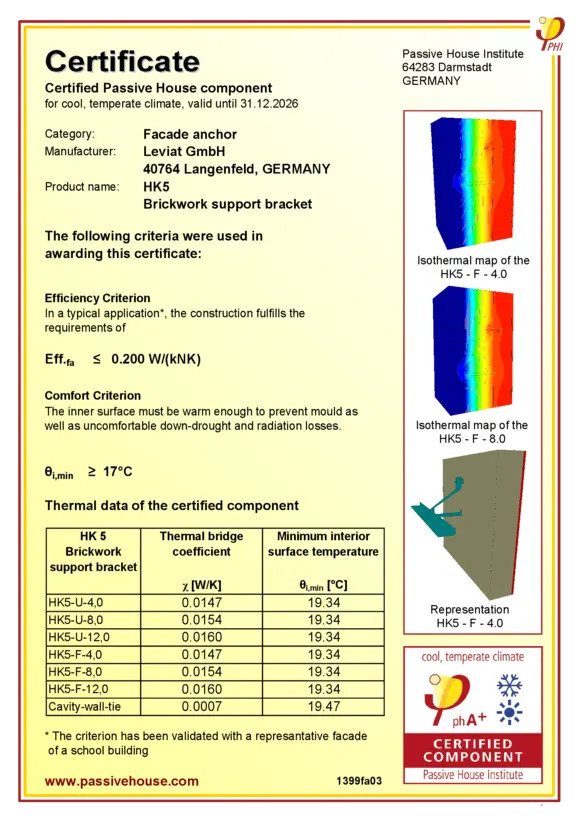

- Mínima transferencia de calor. Certificado Passiv Haus.
Ventajas
- Peine homologado
- Cuentan con Ensayos de Tipo.
- Marcado CE
- Tres niveles de carga: 4,0 kN, 8,0 kN y 12,0 kN
- ±20 mm ajuste de altura
- Soluciones personalizadas y eficientes para cada situación
- Mínima transferencia de calor. Certificado Passiv Haus.
Documentos técnicos
Aquí encontrará toda la información técnica importante sobre este producto. Estos documentos ayudan en la planificación, ejecución y verificación, y aquí estarán disponibles en cualquier momento de forma actualizada.
