HIT-PI Anschlüsse für das modulare Bauen
Zeit und Effizienz sind zu den Schlüsselfaktoren bei der Umsetzung von Lösungen auf Baustellen geworden. Das ist der Grund, warum Fertigteilwerke heutzutage so erfolgreich sind. Ausgehend von diesem Markttrend hat Leviat, der Partner von Fertigteil- und Bauunternehmen, eine neue Methode entwickelt, um Fertigteilbalkone schnell und einfach an der Hauptkonstruktion zu befestigen, wobei die Wärmedämmung als Schlüsselparameter bei der Entwicklung beibehalten wurde.
Einsatzbereich
Produktsortiment
Unser nachträglicher Balkonanschluss Halfen Iso-ElemenT HIT-PI besteht aus zwei Komponenten:
- Einbauteile für Fertigteilbalkone, mit Lieferung an das Fertigteilwerk
- Einbauteile für die Deckenplatte, mit Lieferung auf die Baustelle.
Die Balkone können innerhalb weniger Minuten vom LKW gehoben und montiert werden, während sie am Kran hängen. Dieser bedeutende Vorteil macht temporäre Stützen überflüssig. Die wiederverwendbare Installationshilfe und unser innovatives Justierungskonzept ermöglichen es dem Bauunternehmer die Balkonanschlüsse perfekt auszurichten und stellen eine unkomplizierte Justierung während der Montage sicher.
HIT-PI TROCKENE VERBINDUNGEN BETON AN BETON:
- Für frei auskragende Fertigteilbalkone aus Stahlbeton
- Nachträglicher Anschluss mit Übertragung von negativen Biegemomenten und positiven Querkräften
- Dämmdicke für HIT-HP 80mm

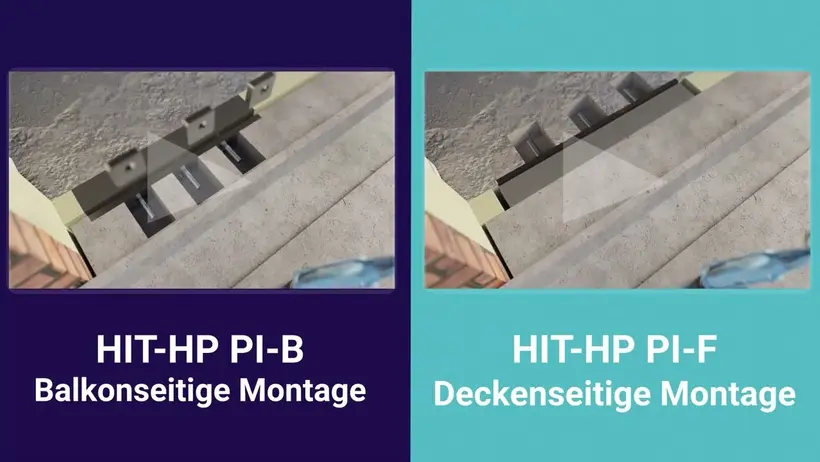

- Möglichkeit der Montage von der Balkonseite (HIT-HP PI-B) oder Deckenseite (HIT-HP PI-F)
Vorteile
Installationshilfe für HIT-PI B
HIT-PI TROCKENE VERBINDUNG BETON AN BETON
Halfen HIT-PI ist die von Leviat entwickelte Lösung zur einfachen und schnellen Befestigung von Fertigteilbalkonen bei gleichzeitiger Maximierung der Tragfähigkeit, der thermischen Effizienz und der Sicherheit während der Montage.
Das neue Konzept der Trockenverbindung von Fertigteilbalkonen
- Bauaufsichtliche Zulassung Nr. Z-15.7-379
- Modulares System für bessere Flexibilität im Bauprozess
- Installationshilfe für präzise Montage
- Hohe Tragfähigkeit für großflächige Balkonplatten
- Verfügbare Höhen ab 20cm in 1cm Schritten für balkonseitige Montage
- Hohe Nivelliermöglichkeiten mit Ausgleichplatten
- Wiederverwendbare Aussparkörper aus hochwertigem Polyurethan
Technische Informationen
HIT-HP PI-B
HIT-HP PI-B, Balkonseitige Montage
- Dämmdicke 80mm
- Elementhöhe 20cm bis 28cm
- Elementlänge 43cm und 58cm
- SET B für den Einbau in die Balkonplatte im Fertigteilwerk (Zugstabplatte und Einbauwinkel)
- SET F für den Einbau in die Innendecke auf der Baustelle (Dämmstoff-Box mit Traggliedern, Zugstäbe, Unterlegscheibe und Muttern)
HIT-HP PI-F
HIT-HP PI-F, Deckenseitige Montage
- Dämmdicke 80mm
- Elementhöhe 25cm bis 28cm
- Elementlänge 64cm
- SET B für den Einbau in die Balkonplatte im Fertigteilwerk (obere Dämmstoff-Box, Einbauwinkel, Unterlegscheibe und Muttern)
- SET F für den Einbau in die Innendecke auf der Baustelle (untere Dämmstoff-Box mit Traggliedern, Zugstabplatte)
