Fassadenplattenanker-System SL30
1 / 2
Fassadenplattenanker-System SL30
Dünne, großformatige Betonfassaden
Architekten schätzen die moderne Optik und die vielfältigen gestalterischen Möglichkeiten, die sich mit vorgehängten Betonfassaden realisieren lassen.
Mit dem Halfen Befestigungssystem FPA-SL30 können Sie nun auch dünne, großformatige Betonfassaden mit einer Dicke von nur 30 mm befestigen.
Die einfache und schnelle Montierbarkeit des erprobten FPA-Systems bleibt erhalten; eine Unterkonstruktion ist nicht erforderlich.
Im Zusammenspiel mit den Horizontalverankerungen, wie der DS-SL30 Druckschraube und der HFV-SL30 Verstiftung, entsteht ein bewährtes und zuverlässiges Befestigungssystem für die dünne, großformatige, vorgehängte Betonfassade.
Einsatzbereich
Dünne, großformatige Betonfassaden eröffnen Architekten, Ingenieuren und Fertigteil-Herstellern völlig neue Optionen.
Durch die geringe Belastung der Tragkonstruktion ist neben Neubauten insbesondere die Sanierung verschiedenster Fassadensysteme problemlos möglich.
Produktsortiment

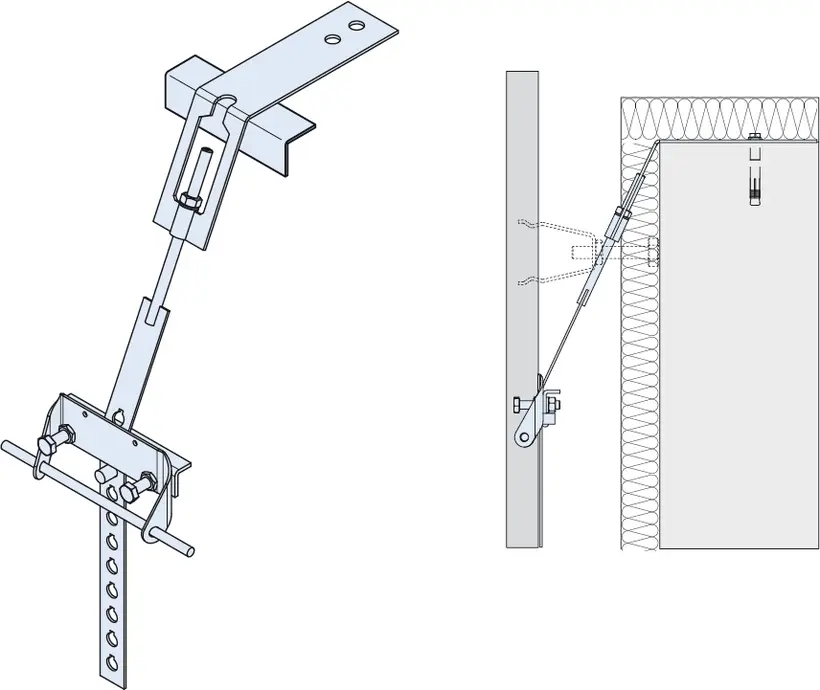

FPA-SL30 Fassadenplattenanker
Hängezuganker-System mit Justiermöglichkeit zur Übertragung der Gewichtslasten in die Tragstruktur.
Die Fassadenplattenanker FPA-SL30 bestehen aus einem in die Fassadenplatte einzubetonierenden Einbauteil, einem Montageteil bestehend aus Lochband und Gewindestange und einem Steigbügel/ Rohbauteil zur Verankerung in der Tragschicht.
Die Montageteile sind grundsätzlich in allen vom FPA-Standardsystem bekannten Ausführungen lieferbar! Aufgrund der geringen Fassadenplattengewichte können in der Regel aber die „Einlochoberteile“ FPA-3, FPA-5, FPA-5A, FPA5S eingesetzt werden.
Verankerungskörper und Druckschraube DS-SL30
DS-SL30 Druckschrauben
Verankerungskörper und Druckschraube mit Justiermöglichkeit zur Einstellung des Wandabstandes und Übertragung von Horizontalkräften.
Die Druckschrauben DS1 sind in nahezu allen erforderlichen Druckschraubenlängen lieferbar.
DS13-SL30 bestehend aus:
- Druckschraube DS1
- Zug-/Druckhülse DS3-SL30
Aufgrund des geringen Eigengewichtes der dünnen Vorsatzschalen kann Windsog den Einsatz von Abhebesicherungen erfordern. Hierfür sind Luftspaltdrehanker LD und LD-A in Kombination mit DS13-SL30 bestens geeignet.
LD-Luftspaltdrehanker
- Luftspaltdrehanker mit Stellschraube
- Für Wandabstände ≥ 10 cm
LD-A Luftspaltdrehanker
- Klemmgabel
- Für Wandabstände ≥ 12 cm

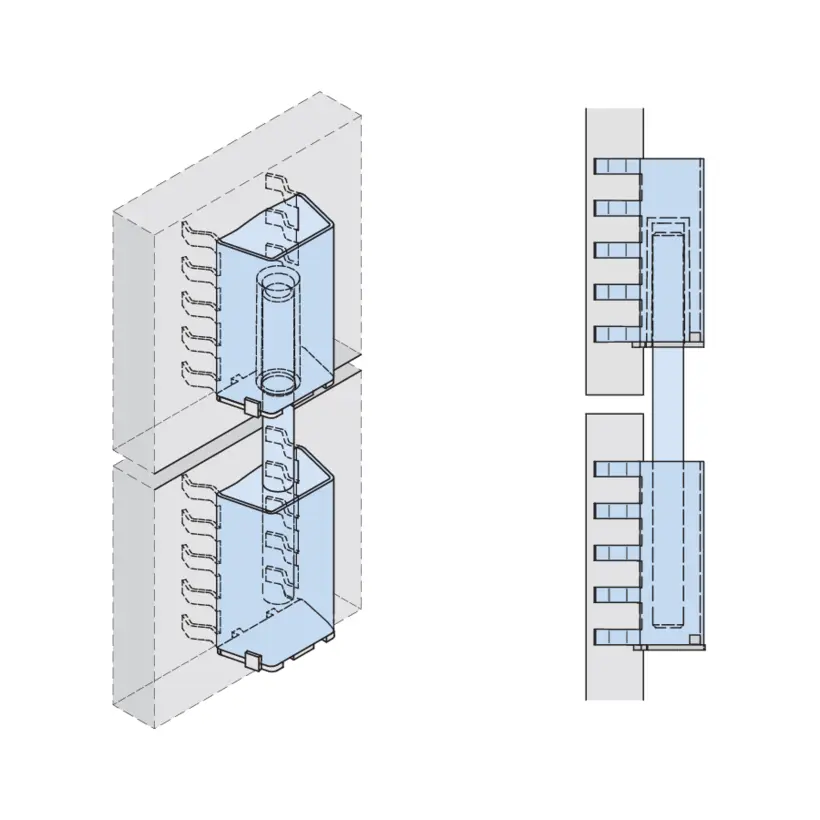

HFV-SL30 Verstiftung
HFV-SL30 Verstiftung
Verstiftungssystem mit Justiermöglichkeit zur kraftschlüssigen Verbindung zweier Vorsatzschalen mit einer Fugenbreite von ≤ 15 mm.
HFV-SL30 bestehend aus:
- Oberer und unterer Verankerungskörper HFV-SL30
- Loser Dorn HFV-3
- Abdeckkappe oben HFV-O-SL30
- Abdeckkappe unten HFV-U-SL30
HD-SL30 Transportankersystem
HD-SL30 Transportankersystem
Für das sichere Heben und Transportieren von dünnen Fertigteilen mit einer Dicke ≥ 3,0 cm wurde das Transportankersystem HD-SL30 von uns in der Lastgruppe 0,8 entwickelt. Wie alle Transportankersysteme der Firma Leviat entspricht auch das System-HD-SL30 den Anforderungen der europäischen Maschinenrichtlinie (MD) 2006/42/EC.
Zur Sicherstellung der Tragfähigkeiten im einbetonierten Zustand unterliegen die Halfen Transportankersysteme zusätzlich den Anforderungen der VDI/BV-BS Richtlinie 6205.
HD-SL30 Transportankersystem bestehend aus:
- HD-Stabanker-SL30 mit Datenträger
- Doppelwirbelring-Abheber
Vorteile
Fassadenplattenanker-System SL30
Befestigungssystem FPA-SL30
- Justierbar in alle Richtungen
- Einfache und schnelle Montage
- Prüffähige Bemessungssoftware
- Steigbügel/Rohbauteil in verschiedenen Varianten lieferbar
- Umfangreiche Produktpalette mit großem Zubehörprogramm

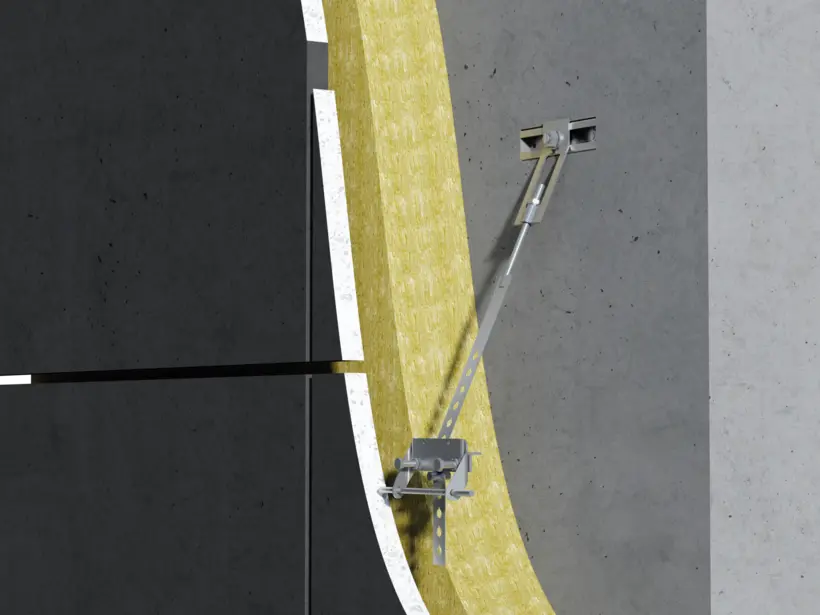

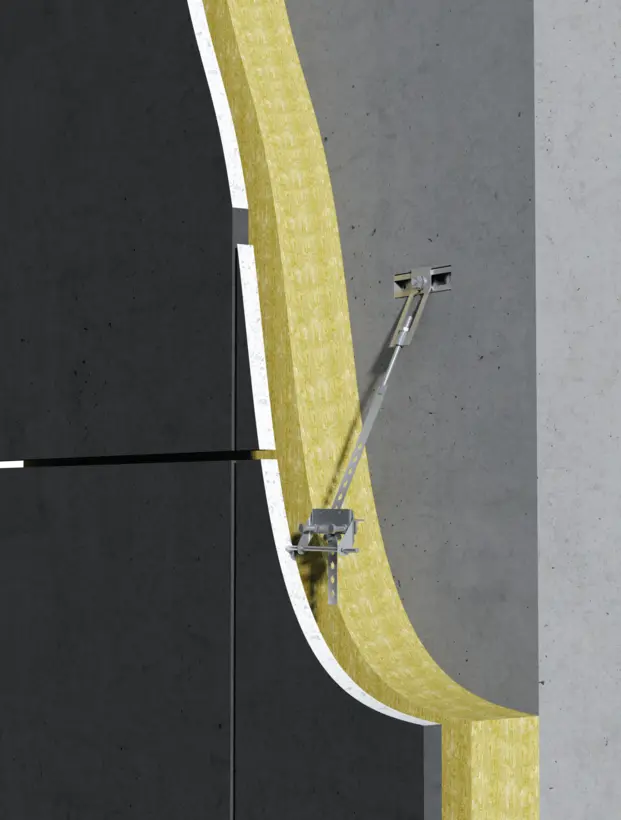

Fertigteilplatte FPA-SL30
Dünne, großformatige Betonfassaden
Bei den dünnen, großformatigen Betonfassaden ersetzt eine Textilbewehrung die bisher übliche Betonstahlbewehrung.
So lässt sich die Plattendicke deutlich reduzieren und Beton einsparen.
Die Fassadenelemente sind wesentlich leichter und flexibler einsetzbar, wodurch auch die Kosten für Transport und Montage erheblich sinken.
Des Weiteren sind auch größere Dämmschichtdicken möglich, ohne dass die Gebäudenutzfläche reduziert werden muss. Bei gleichbleibender Dämmschichtdicke lässt sich sogar eine größere Gebäudenutzfläche realisieren.
Technische Informationen
- Die FPA-SL30 Hängezuganker sind in der Laststufe 5,0 kN verfügbar
- Einsatz von Textilbewehrung → Anforderung an Betondeckungen ≥ 25 mm entfällt
- Plattendicke 30-50mm
- Plattengrößen bis max. 12m²
- Plattengewichte bis max. 10kN (Laststufe FPA 5kN)
- CE-Kennzeichnung nach EN 1090
- Komplettes System bauaufsichtlich zugelassen
- Hoher Korrosionsschutz durch Edelstahlausführung

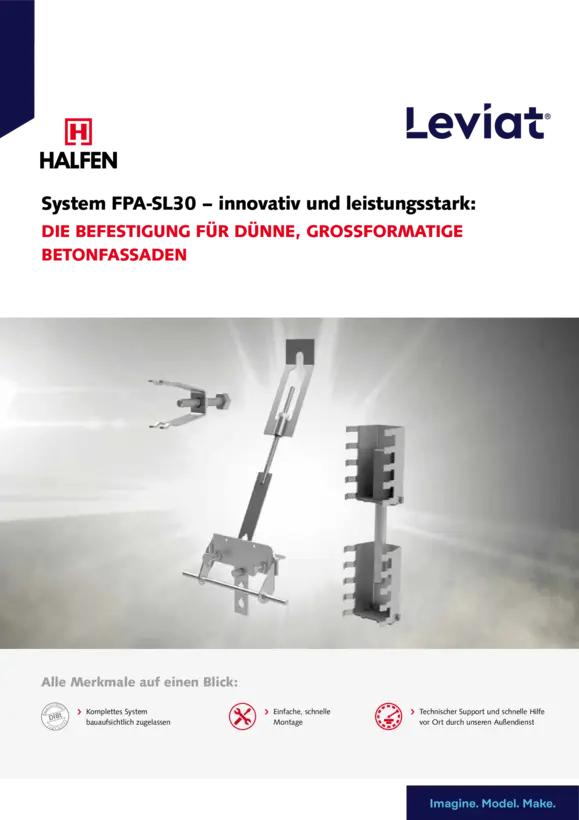

Technische Dokumente
Hier finden Sie alle wichtigen technischen Produktinformationen. Diese Dokumente unterstützen Sie bei Planung, Ausführung und Nachweisführung und stehen Ihnen jederzeit aktuell und übersichtlich zur Verfügung.
