Stödankare i natursten
Halfen Bodyankare är 3D-justerbara fästen för fasadskivor av natursten eller betong, som fästs på den bärande konstruktionen med hjälp av Halfen ingjutna skenor eller Halfen-ankarbultar. Dessa kan användas för att stödja vertikala belastningar (egenvikt) från fasadskivorna samt horisontella belastningar (vindlaster). Fyra olika typer finns tillgängliga. Typen väljs beroende på tillämpning.
Användningsområden
Produktportfölj
BA Bodyankare

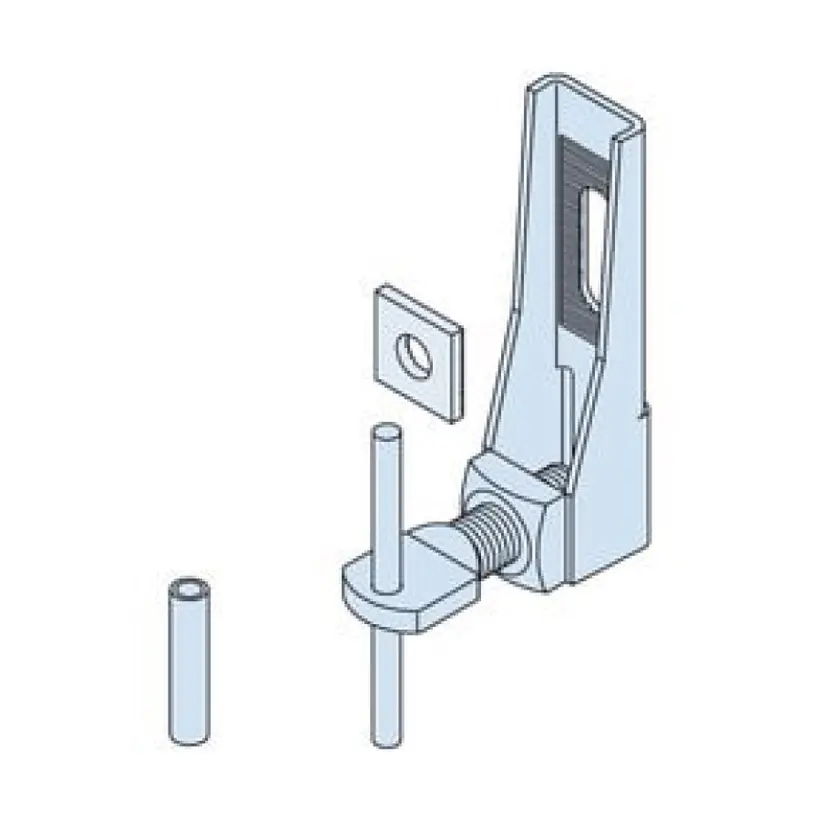

Halfen BA Bodyankare

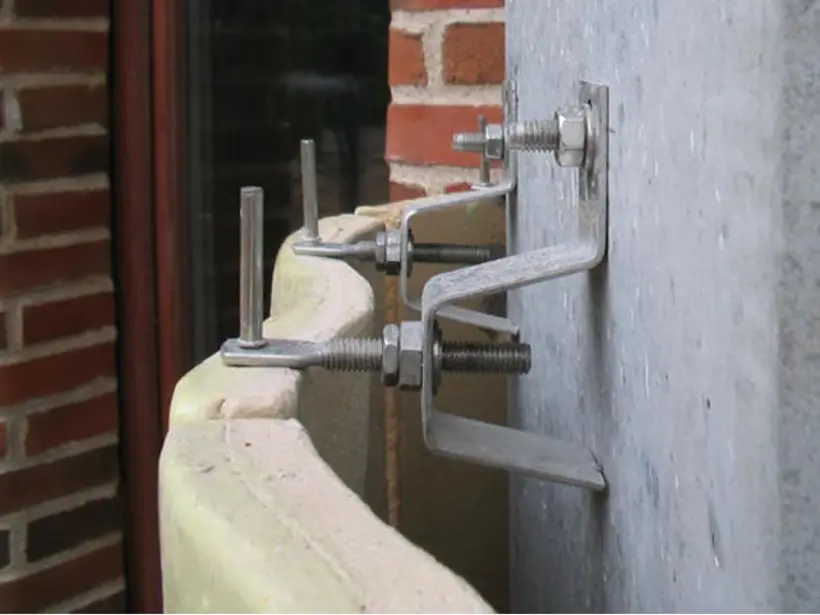

Halfen BA Bodyankare är konstruerade för korta avstånd från 60 till 120 mm med en maximal belastning på 1300 N. Ankarna består av ett robust baselement, en tandad platta och en spadbult. BA Bodyankaret fästs enligt monteringsanvisningarna, antingen i den horisontella eller vertikala panelskarven, på det bärande underlaget till Halfen ingjutna skenor eller med hjälp av Halfen ankarbultsystem. Som med alla kroppsankare justeras avståndet till det bärande underlaget genom att vrida spadbulten. Naturligtvis är det också möjligt att justera ankaret i sidled genom att vrida det på den stödjande ankarbulten.
BA Bodyankare

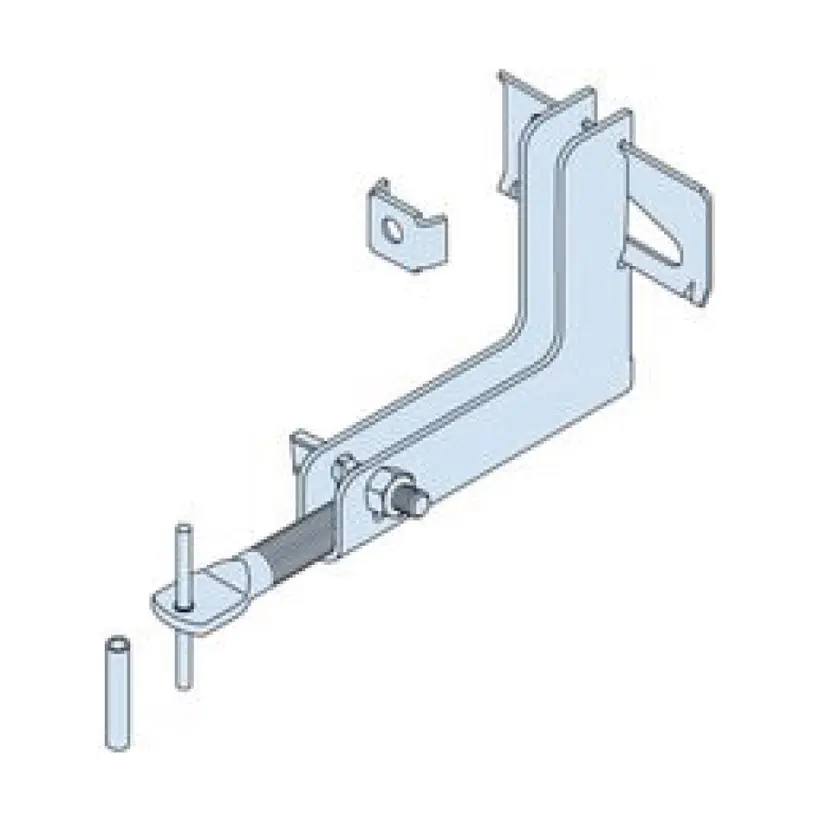

Halfen DT Bodyankare
Halfen DT bodyankare (bärande ankare) är lämpliga för stora avstånd på 140 till 300 mm och belastningar upp till 1300 N.

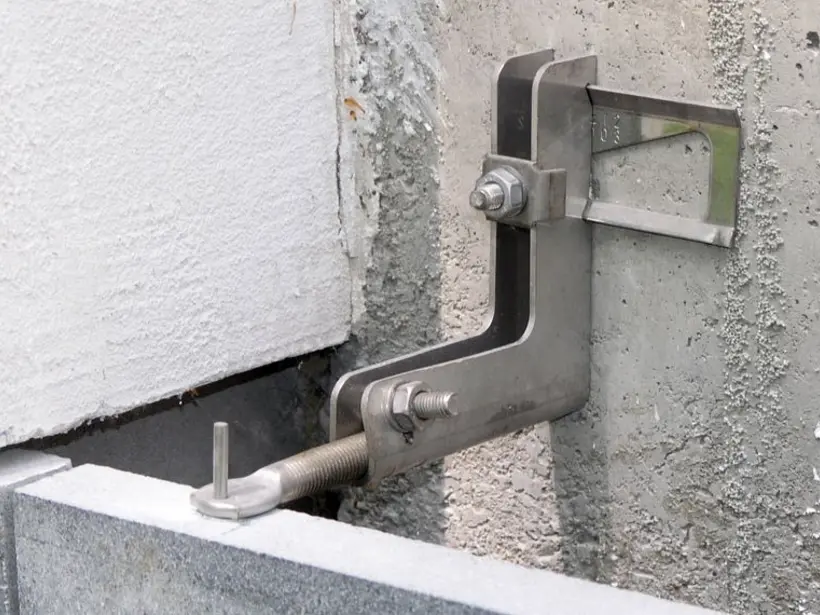

De förmonterade ankarna består av huvudfästet, den justerbara kilplattan och en spadbult. Vertikal justering av fästet görs med hjälp av den glidande kilplattan. Avståndet till det stödjande underlaget kan justeras med spadbulten. DT kroppsankare kan också vridas runt fästbulten för justering i sidled. Spadbulten är förmonterad för användning i horisontpanelen, men justeras enkelt för användning i vertikala skarvar genom att vrida spadbulten. Halfen DT kroppsankare (bärande ankare) är lämpliga för stora avstånd på 140 till 300 mm och belastningar upp till 1300 N. Kroppsankarna levereras förmonterade och består av huvudfästet, den justerbara slitsade kilplattan och en låsmutter. Vertikal justering av fästet görs med hjälp av den slitsade kilplattan. Avståndet till det stödjande underlaget kan justeras med hjälp av spadbulten. DT Body-ankaret kan också vridas runt fästbulten för justering i sidled. Låsmuttern är fabriksmonterad för vänster-högerjustering, men kan enkelt tas bort och sättas tillbaka för höger-vänsterjustering.
BA Bodyankare
Halfen DH Bodyankare
Halfen DH Bodyankare är tredimensionellt justerbara spänningsankare. De är endast konstruerade för horisontella drag- eller tryckbelastningar. DH Bodyankare används i kombination med Halfen HRM/HRC, BA och DT Bodyankare. Spännankaret används huvudsakligen i vertikala fogar, vid kanter och hörn, inklusive för bröstvärnsplattor. De är konstruerade för distansinstallationer på 60 till 320 mm med en maximal horisontell belastning på 1300 N.
Distansavståndet från huvudkonstruktionen justeras med hjälp av spadbulten.
Ett 9×30 mm spår möjliggör vertikal justering. Ankaret är svängbart för justering i sidled. Ankaret levereras med en låsmutter för att fästa den gängade stödarmen på kroppen.
Fördelar
- Tredimensionell justerbarhet
- Omedelbart belastbar
- Kan användas i horisontella och vertikala fogar
Teknisk information
- 30–370 mm utskjutande konsoler. Standardversion: lastkapacitet upp till 1300 N
- Ankaret är justerbart 15°
- Finns i rostfritt stål A4 och A2
Tekniska dokument
Här hittar du all viktig teknisk produktinformation. Dessa dokument stöder dig vid planering, genomförande och verifiering och är tillgängliga för dig när som helst i en aktuell och tydlig form.
