Pelarskor
Med moderna och uppdaterade produkter kan prefabricerade armerade betongpelare monteras betydligt mer kostnadseffektivt.
Halfen HCC pelarskor i kombination med Halfen HAB ankarbultar utgör en effektiv lösning för anslutning av pelare till fundament eller för pelare‑till‑pelare‑förband.
Halfen HCC pelarskor i kombination med Halfen HAB ankarbultar utgör en effektiv lösning för anslutning av pelare till fundament eller för pelare‑till‑pelare‑förband.
Användningsområden
Produktportfölj
Pelarskor
Halfen HCC pelarskor
Halfen pelarskor används för att skapa styva pelarförband i hårt belastade konstruktionsdelar. Det styva förbandet fungerar lika bra under montaget som i den färdiga konstruktionen. De uppkommande lasterna överförs via Halfen HAB H ankarbultar (huvudbultar) eller HAB S stavankare ned i fundamentet. Det stora utbudet av produkttyper, med ett brett lastområde, gör att de flesta installationssituationer kan lösas.
Halfen HCC pelarskor används tillsammans med Halfen HAB ankarbultar som en effektiv lösning för anslutning av pelare till fundament eller för pelare‑till‑pelare‑förband. Fördelen med det skruvade prefabricerade systemet är den snabba installationen. Förbandet är enkelt att justera och är omedelbart kraftöverförande, vilket innebär att ingen stämpning behövs.
Halfen HAB Grundskruvar
Halfen HAB ankarbultar
Halfen HAB H ankarbultar är tillverkade av armeringsstål B500B med rullgänga.
En smidd huvudform i ena änden (huvudbult) används som förankring.
På grund av den låga installationshöjden är HAB H ankarbultar särskilt lämpliga som förankring i konstruktionsdelar med liten tjocklek, exempelvis i fundament eller väggar med tillräckligt kantavstånd.
Halfen HAB S stavankare är däremot mer lämpade för tjockare konstruktionsdelar som har ett tillräckligt stort förankringsdjup.
I detta fall kan kantavstånden reduceras.
Fördelar
Prefabricerade anslutningar
Fördelen med det skruvade prefabricerade systemet är den snabba montagetiden.
Förbandet är enkelt att justera och kan belastas direkt, vilket innebär att ingen stämpning behövs.
Systemet består av HCC pelarsko och tillhörande HAB ankarbult för anslutning mot fundamentet.
Principen:

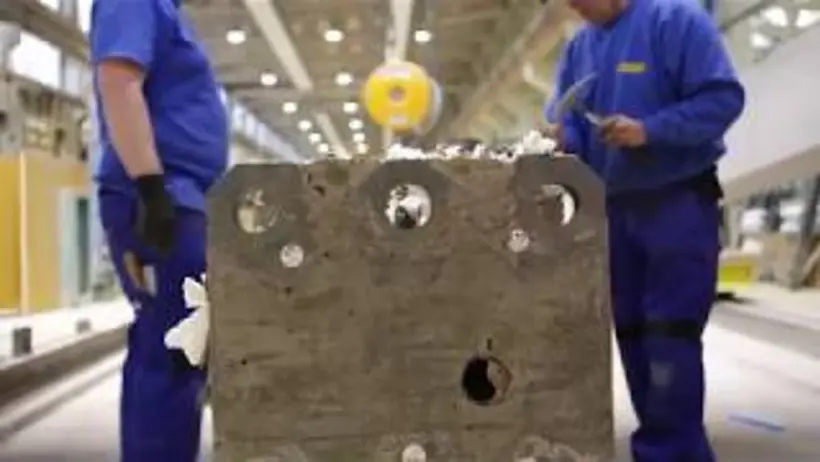

Pelarskorna gjuts in i de prefabricerade pelarna under produktionen.
Ankarbultarna gjuts på plats in i fundamentet med hjälp av en mall.
Vid montaget, och efter att pelaren har justerats, erhålls ett fullt bärande förband genom åtdragning av sexkantsmuttrar.
Slutligen fylls pelarfoten och kvarvarande urtag med krympfri bruk.
