Trzpienie dylatacyjne
1 / 1
Trzpienie dylatacyjne
Trzpienie dylatacyjne Halfen przenoszą siły ścinające występujące w dylatacji, eliminując w ten sposób nierównomierny rozkład lub przesunięcia wysokości wskutek różnych odkształceń wewnątrz komponentu. Takie rozwiązanie, zależnie od wariantu wykonania, umożliwia swobodne przemieszczenia wzdłużne lub wzdłużne i poprzeczne.
obszary zastosowań
portfolio produktowe
Trzpienie dylatacyjne HSD
Trzpień dylatacyjny HSD
Trzpienie dylatacyjne Halfen HSD umożliwiają ruch komponentów w kierunku osi pręta. Zazwyczaj trzpienie są stosowane do przenoszenia sił ścinających w dowolnym kierunku. W razie konieczności uwzględnienia przesunięć bocznych stosowane są tuleje HSD-SV, które umożliwiają przesunięcie poprzeczne, tzn. siła ścinająca jest przenoszona tylko w jednym kierunku.
Trzpień dylatacyjny dużych nośności typu HSD-CRET
Trzpień dylatacyjny dużych nośności typu HSD-CRET
Do przenoszenia szczególnie dużych sił ścinających stosuje się system trzpieni dylatacyjnych typu HSD-CRET. Rozbudowany korpus powoduje efektywne przenoszenie obciążenia na beton. Trzpienie dylatacyjne dużych nośności typu HSD-CRET umożliwiają przesuw w kierunku osi trzpienia. W razie konieczności uwzględnienia przesunięć bocznych należy zastosować system trzpieni dużych nośności typu HSD-CRET, który umożliwia także przesuw poprzeczny. W tym przypadku siła ścinająca jest przenoszona tylko w jednym kierunku.
korzyści
Trzpienie dylatacyjne HSD
- Prosta geometria dylatacji
- Oszczędność czasu dzięki prostemu szalunkowi i montażowi
- Oszczędność kosztów i więcej przestrzeni w przypadku etapowej realizacji prac
- Wysoka ochrona przed korozją
- Szeroki asortyment trzpieni zabezpieczonych przed korozją i spełniających wymogi ochrony przeciwpożarowej
- Aprobata Techniczna Niemieckiego Instytutu Techniki Budowlanej (DIBt) dla HSD-CRET
informacja techniczna
Trzpienie dylatacyjne HSD
Trzpień dylatacyjny HSD
- Trzpień: ocynk ogniowy lub stal nierdzewna
- Trzpień: średnica 20 – 30 mm
- Tuleja: tworzywo sztuczne lub stal nierdzewna
- Tuleja: możliwość przesuwu wzdłużnego bądź wzdłużnego i poprzecznego
Trzpień dylatacyjny dużych nośności typu HSD-CRET
Trzpień dylatacyjny dużych nośności typu HSD-CRET
- Trzpień: stal nierdzewna
- Trzpień: średnica 22 – 40 mm, inne średnice na zamówienie
- Tuleja: stal nierdzewna
- Tuleja: możliwość przesuwu wzdłużnego bądź wzdłużnego i poprzecznego

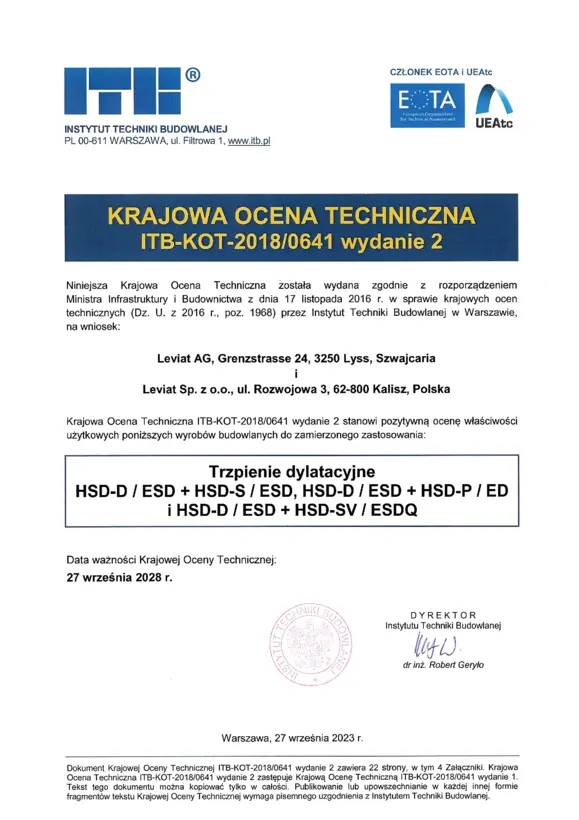

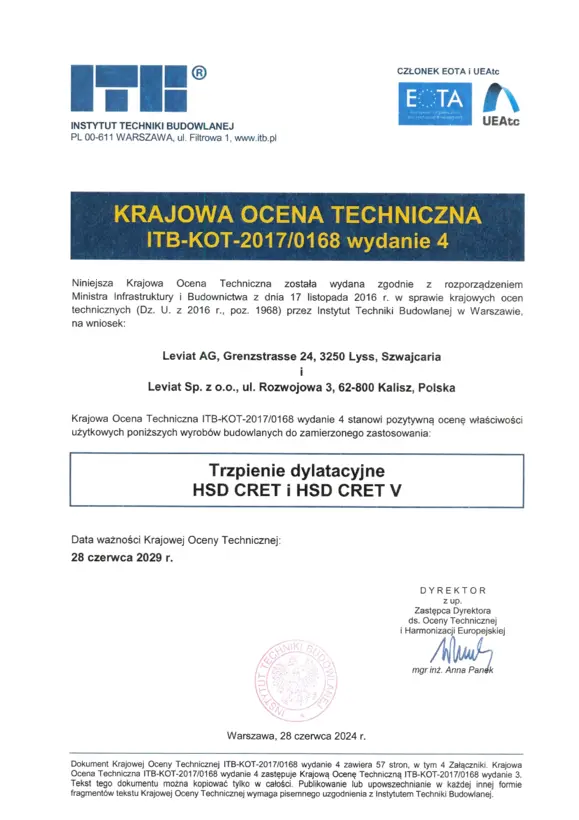

dokumentacja technicznaDocumentazione tecnica
Tutaj znajdziesz wszystkie ważne informacje techniczne o produktach. Dokumenty te pomogą Ci w planowaniu, realizacji i weryfikacji, a także będą dostępne w każdej chwili w aktualnej i przejrzystej formie.
Software
Uwaga: Niektóre programy wymagają klucza rejestracyjnego. Po instalacji możesz go uzyskać bezpośrednio z poziomu oprogramowania lub za pośrednictwem menu „Rejestracja oprogramowania”, podając swój adres e-mail i klucz produktu.
Proszę zwrócić uwagę na gwarancję
dalsze informacje
Wszystkie programy na tej stronie są dostępne w postaci plików samorozpakowujących (.exe) lub plików ZIP (.zip). Aby skorzystać z plików samorozpakowujących, kliknij dwukrotnie pobrany plik (*.exe) po pobraniu. W przypadku plików ZIP do ich rozpakowania potrzebne jest odpowiednie narzędzie (np. WinZip). Po rozpakowaniu uruchom plik instalacyjny.
