CPO Sciencepark
Amsterdam

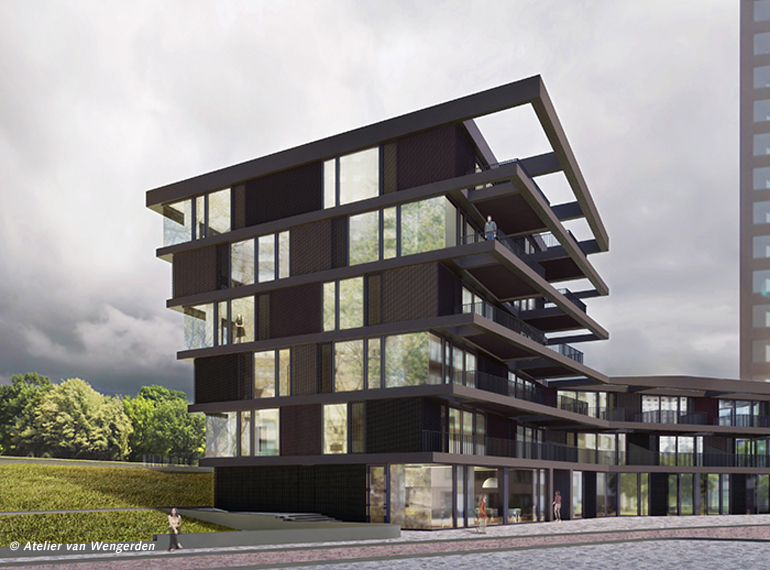

CPO Sciencepark is een sculpturaal en functioneel gebouw binnen het stedenbouwkundige landschap op het Sciencepark. Het appartementencomplex - dat is ontworpen door Atelier van Wengerden - bestaat uit 16 appartementen en vormt een treffend contrast met andere gebouwen op het Sciencepark in Amsterdam. Het markante gebouw krijgt aan de westzijde vijf verdiepingen en aan de oostkant een laagbouw van twee verdiepingen.
Overkragend volume
Om een aantal redenen werd besloten dat een overkragend volume de meest elegante en geschikte oplossing was. Dit werd voornamelijk bepaald door twee uitkragingen die in het bestemmingsplan zijn vastgelegd. Één uitkraging aan de dijkzijde. De dijk is beschermd gebied waarop niet gebouwd mag worden. Een tweede uitkraging aan de straatzijde. Dit geeft een buitenruimte die ruim toegang biedt tot het gebouw. Omdat dit onvermijdelijk zou resulteren in donkere lagere verdiepingen, werden aan beide kanten geleidelijk in omvang toenemende uitkragingen aangebracht.

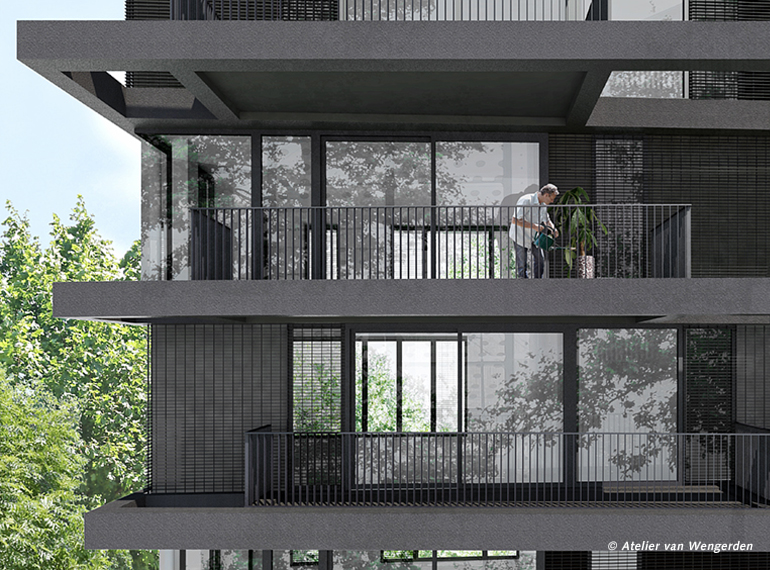

Alle appartementen aan de zuidzijde van het gebouw zijn voorzien van balkons. De balkons zijn uitzonderlijk diep en hebben grote tussenruimten.
Ten behoeve van de galerijplaten, dakranden, gevelbanden en balkons zijn door HALFEN verschillende HIT koudebrugonderbrekingen geëngineerd en geleverd aan Riboton; leverancier van de prefab betonelementen. De prefab betonelementen zijn geëngineerd door VeriCon. Toegepaste HIT-typen zijn: HIT-HP MVX, HIT-HP FT en HIT-HP OTX.
De uitdaging voor de engineers van HALFEN zat hem vooral in de overgang tussen de balkons en de horizontale betonkader elementen. Door de bijzondere vorm van de balkons was het van groot belang de HIT koudebrugonderbreking zo te engineeren dat er een gelijkmatige zakking zou ontstaan tussen de verschillende balkons onderling. De horizontale kader elementen hangen aan de voorrand van de balkons en overbruggen tevens de open ruimtes tussen de balkons, waardoor er een doorgaand gevelbeeld ontstaat. Met behulp van het MatrixFrame FEM rekenprogramma en het juist inzetten van rotatieveerwaarden van de HIT koudebrugonderbreking, is het gelukt de zakkingen op voorhand in beeld te brengen. Mede door het uitwisselen van de Matrix rekenfiles tussen HALFEN en VeriCon heeft dit geleid tot één uniform toogadvies waarbij de rotatieveer van de HIT koudebrugonderbreking en de vervorming van het prefab zelf is meegenomen.
Voor meer informatie over HIT koudebrugonderbrekingen kunt u terecht bij onze collega’s van de afdeling Beton.
